HT1929紫外线数字探头
零售价：￥4400
多探头选择，高温固化炉适用
实时采集、监控UV功率和能量
标准的RS485通讯接口/MODBUS通讯协议
可直接和PLC、人机界面、电脑等设备通讯
HT1929智能通讯紫外线数字探头，具有标准的RS485通讯接口以及MODBUS通讯协议，可直接和PLC、人机界面或者电脑等设备进行通讯。探测器和控制器采用分体式设计，方便实时采集和监控紫外线功率及能量。目前紫外线数字探头有7种可供选择，可根据测试的紫外线光谱范围，应用行业等来选择。

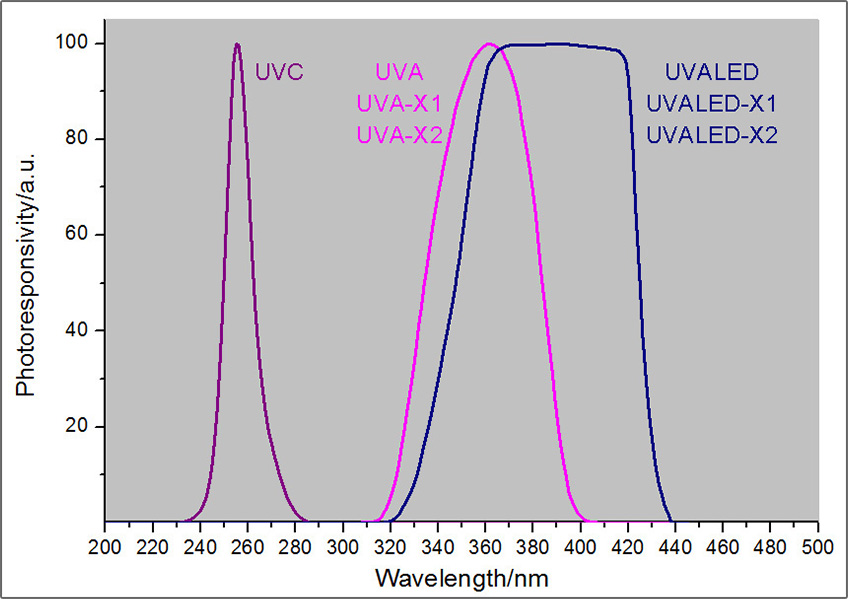

紫外线数字探头选型表
| 探头型号 | 光谱响应 | 应用行业 |
|---|---|---|
| UVALED探头 | 340nm-420nm | 紫外固化，UV LED面光源强度和能量测量 |
| UVA探头 | 315nm-400nm | 紫外固化，高压汞灯强度和能量测量 |
| UVC探头 | 230nm-280nm | 254nm紫外杀菌汞灯强度和能量测量 |
| UVALED-X1探头 | 340nm-420nm | 光纤直型探头，UV LED面光源高温场合 |
| UVA-X1探头 | 315nm-400nm | 光纤直型探头，高压汞灯高温场合 |
| UVALED-X2探头 | 340nm-420nm | 光纤直角探头，UV LED面光源高温场合 |
| UVA-X2探头 | 315nm-400nm | 光纤直角探头，高压汞灯高温场合 |
产品参数
常规探头参数
| 探头型号 | UVALED探头 | UVA探头 | UVC探头 |
|---|---|---|---|
| 光谱响应 | 340nm-420nm， 校准于395nm |
315nm-400nm， λp =365nm |
230nm-280nm， λp =254nm |
| 功率测量范围 | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² | 0 – 200000 μW/cm² |
| 能量测量范围 | 0 – 4×10^9 mJ/cm² | 0 – 4×10^9 μJ/cm² | |
| 分辨率 | 1 mW/cm² | 0.1 mW/cm² | 0.1 μW/cm² |
| 测量精度 (H为标准值) |
H<50 mW/cm²：±5 mW/cm²， H>=50 mW/cm²：±10%H |
H<5 mW/cm²：±0.5 mW/cm²， H>=5 mW/cm²：±10%H |
H<50 μW/cm²：±5 μW/cm²， H>=50 μW/cm²：±10%H |
| 取样速度 | 2048次/秒 | 6次/秒 | |
| 数据刷新周期 | 200ms | 500ms | |
| 测量光孔直径 | Φ10mm | ||
| 通信线长 | 1米，耐温80℃ | ||
| 测头线长 | 0.5米, 耐温200℃ | 一体 | |
| 通信接口 | RS485 | ||
| 通信协议 | MODBUS | ||
| 供电电压 | 5V-24V直流电源 | ||
| 工作温度范围 | -25℃-85℃（湿度小于85％，不结露） | ||
| 控制器尺寸 | 72.5*32*15.1(mm) | 72.5*32*29.6(mm) | |
| 探测器尺寸 | 35*15*14.5(mm) | / | |
光纤探头参数
| 探头型号 | UVALED-X1探头 | UVA–X1探头 | UVALED-X2探头 | UVA–X2探头 |
|---|---|---|---|---|
| 光谱响应 | 340nm-420nm， 校准于395nm |
315nm-400nm， λp =365nm |
340nm-420nm， 校准于395nm |
315nm-400nm， λp =365nm |
| 功率测量范围 | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² | 0 - 20000 mW/cm² | 0 - 2000 mW/cm² |
| 能量测量范围 | 0 – 4×10^9 mJ/cm² | |||
| 分辨率 | 1 mW/cm² | 0.1 mW/cm² | 1 mW/cm² | 0.1 mW/cm² |
| 测量精度 (H为标准值) |
H<50mW/cm²：±5mW/cm² H>=50mW/cm²：±10%H |
H<5mW/cm²：±0.5mW/cm² H>=5mW/cm²：±10%H |
H<50mW/cm²：±5mW/cm² H>=50mW/cm²：±10%H |
H<5mW/cm²：±0.5mW/cm² H>=5mW/cm²：±10%H |
| 取样速度 | 2048次/秒 | |||
| 数据刷新周期 | 200ms | |||
| 测量光孔直径 | Φ10mm | |||
| 通信线长 | 1米，耐温80℃ | |||
| 光纤线长 | 1米，耐温300℃ | |||
| 光纤角度 | 光纤平行于测试光孔， 安装时光纤弯曲半径不小于70mm |
光纤垂直于测试光孔， 安装时光纤弯曲半径不小于70mm |
||
| 通信接口 | RS485 | |||
| 通信协议 | MODBUS | |||
| 供电电压 | 5V-24V直流电源 | |||
| 工作温度范围 | -25℃-85℃（湿度小于85％，不结露） | |||
| 控制器尺寸 | 72.5*32*34.9(mm) | |||
| 探测器尺寸 | M20六角螺母 | 25.2*19*10.5(mm) | ||
紫外线数字探头通讯参数
1.站号
紫外线数字探头支持标准的MODBUS协议，默认通讯地址为“1”。可以通过“人机界面调试工具”或通讯协议修改探头通讯地址，地址设置范围：1-247。
2.波特率
UV数字探头默认波特率为9600bps，可通过“人机界面调试工具”或通讯协议修改波特率，可选波特率为4800、9600、19200、38400。
3.通讯协议
支持标准的MODBUS协议，可通过通讯协议读取探头测量数据及设置通讯地址和波特率，详细通讯命令可参考《数字探头通讯协议》。
4.探头接线
| 电线颜色 | 功能说明 |
|---|---|
| 黑(有热缩套管) | 屏蔽线 |
| 红 | 电源正（DC 5-24V） |
| 黑 | 电源负 |
| 绿 | RS485- |
| 黄 | RS485+ |
产品特点
超小探测器设计

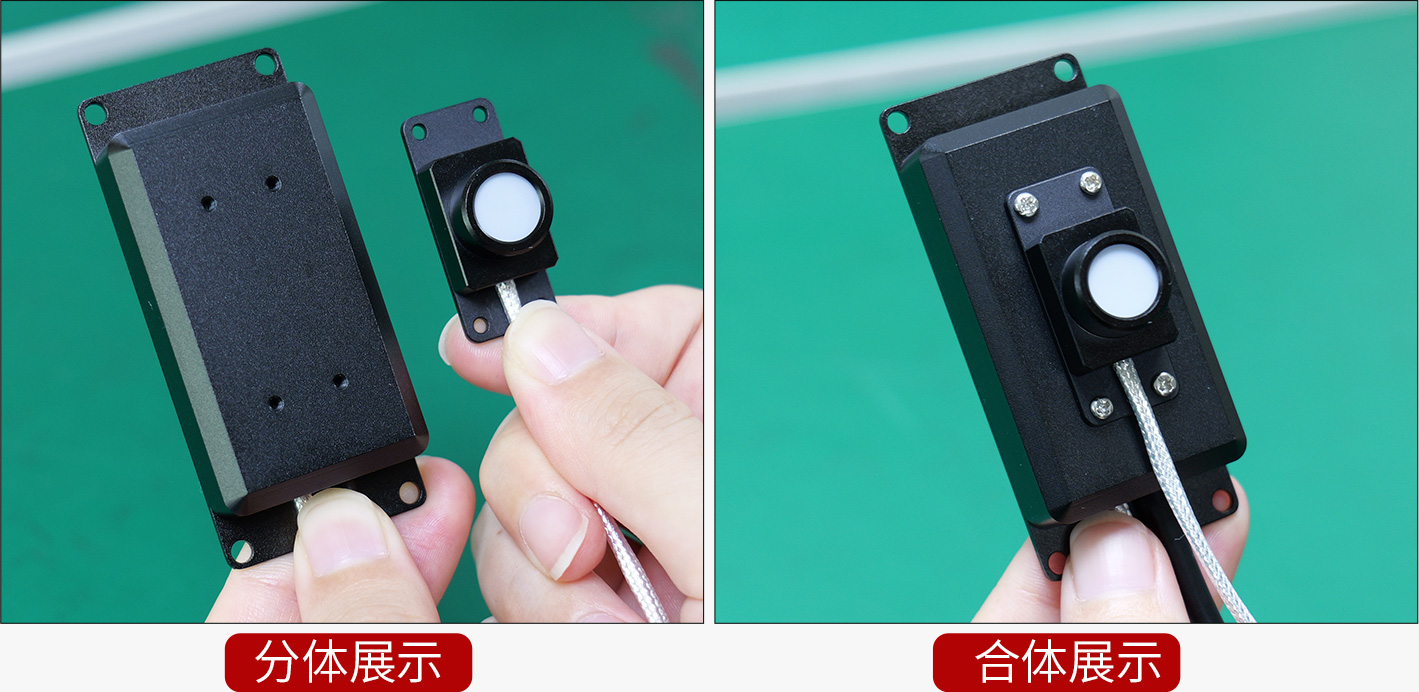

紫外线数字探头的探测器非常小巧，可分开安装，也可以将探测器和控制器用螺丝合并成一体测量。
探头尺寸一览

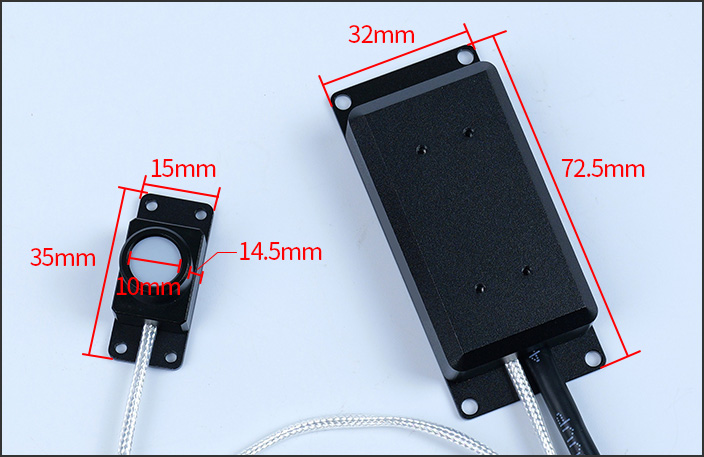

UVA/UVALED探头尺寸

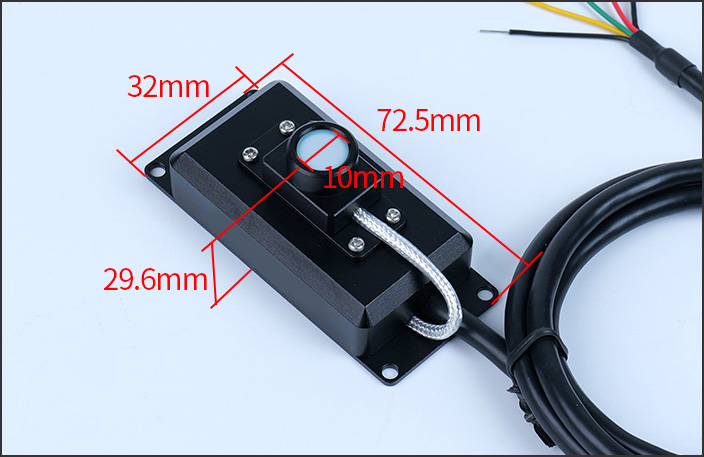

UVC探头尺寸

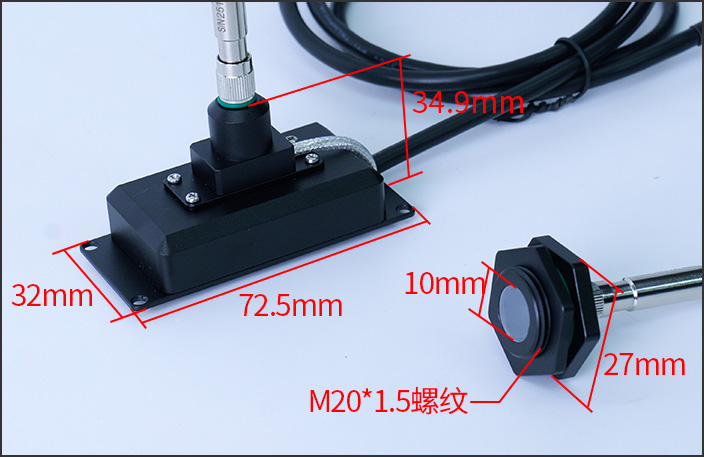

UVA-X1/UVALED-X1探头尺寸

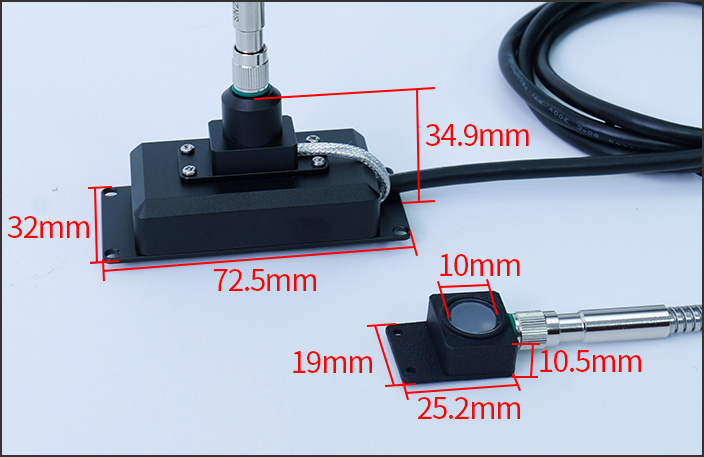

UVA-X2/UVALED-X2探头尺寸

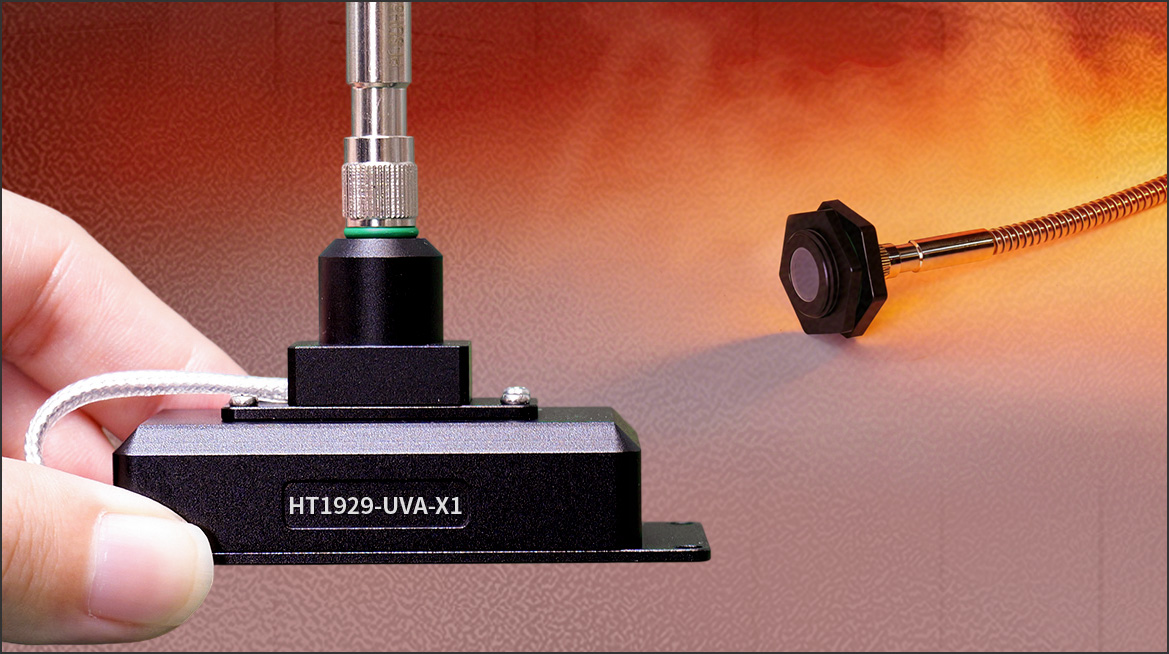

光纤探头支持高温固化检测
光纤探头提供直型和直角两种选择，广泛适用于高温检测场合，如UV LED面光源、高压汞灯等，可在300℃高温环境中实时在线监测。
可多台设备组网直连

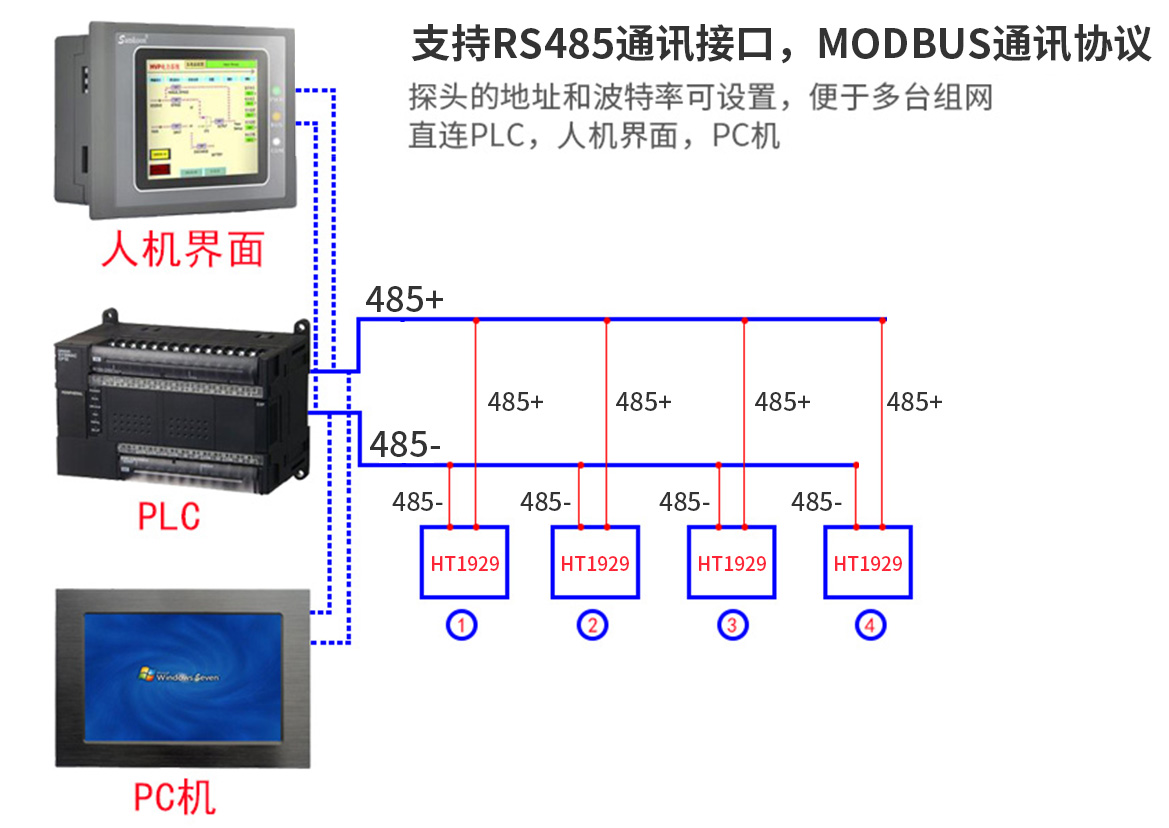

采用标准的RS485通讯接口和MODBUS通讯协议，方便多台组网直连PLC、人机界面、电脑等设备进行在线监测。
实时在线监测功率和能量
将探测器对准紫外光源，即可测量出当前测试点的UV功率值和能量值。
超宽供电范围
紫外线数字探头具有5-24V超宽直流供电范围，非常方便在工业现场使用。
三种供选配的调试工具
HT1929与USB转接器连接方式（注：调试人机界面、RS232转换器、USB转换器不标配，可按需购买。）

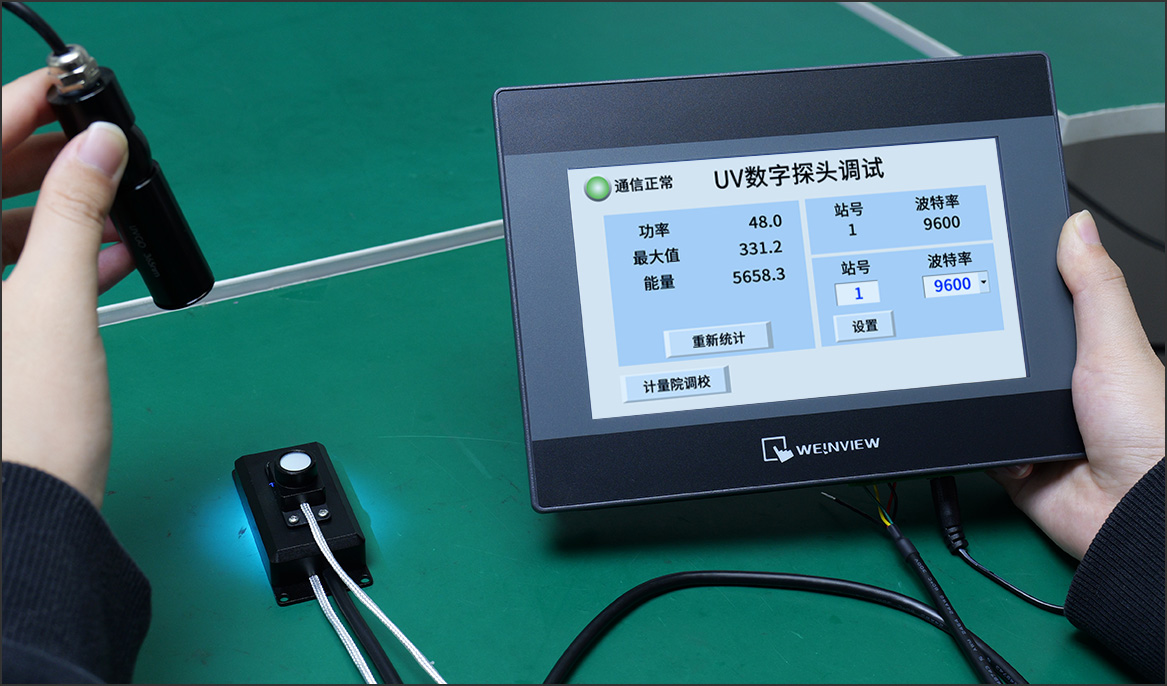

1.调试用人机界面（选配）
可用于调试时查看探头数据，设置探头地址和波特率。
2.RS232/RS485转换器（选配）
用于通讯协议调试。
3.USB转接器（选配）
用于RS485转USB连接电脑读取数据。
资质及标准
JJG 879-2015 紫外辐射照度计检定规程
WST 367-2012 医疗机构消毒技术规范
QB/T 2826-2017 胶印紫外光固化油墨
